Firxa ta 'Pressjoni u Konfigurazzjoni tas-Sigurtà: Lista ta' Kontroll ta 'Inġinier tal-Qasam għall-Għażla tal-Kumpressur

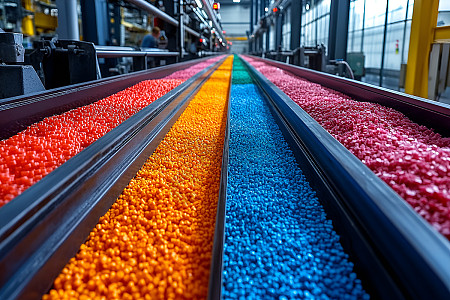

L-aħħar kwart, ġejt imsejjaħ għal impjant tal-plastik fit-Tajlandja. Il-linja tal-produzzjoni tagħhom kienet waqgħet għal 18-il siegħa. Il-kawża ewlenija? Kompressur tal-arja bil-kamin li kien ilu jaħdem bla difetti għal tliet snin f’daqqa waħda qabad matul il-lejl.

Meta ġbidt iż-zkuk, l-allarm ta 'temperatura għolja kien attivat—iżda s-sensorju termali qatt ma kien fili fiċ-ċirkwit ta' għeluq ta 'emerġenza. Il-kompressur baqa' jaħdem sakemm ir-rotor iwweldja ruħu mal-casing.

Dak l-inċident ma kienx ħsara fil-magna. Kienet falliment tal-konfigurazzjoni.

Matul is-snin, rajt stejjer simili madwar id-dinja—minn siti petrokimiċi fil-Lvant Nofsani għal impjanti tal-ipproċessar tal-ikel fl-Ewropa. Il-ħajta komuni rari hija t-tip ta 'kompressur. Kważi dejjem hija sorveljanza fil-konfigurazzjoni tas-sigurtà relattiva għall-pressjoni operattiva attwali.

Din il-gwida mhix karta teoretika. Hija lista ta 'kontroll prattika meħuda minn tqassim reali, li tkoprikompressur tal-arja bil-kamin, pistun bi pressjoni għolja, u unitajiet ċentrifugali, sabiex tkun tista 'tqabbel is-saffi protettivi t-tajbin mal-firxa ta' pressjoni speċifika tiegħek.

Medda ta' Pressjoni Baxxa (Sa 15 bar / 220 psi) — Ir-Riskji Moħbija f'Sistemi "Sempliċi"

Din hija l-faxxa tal-pressjoni l-aktar komuni, u l-kompressur tal-arja bil-kaminjiddomina dan l-ispazju. Minħabba li dawn is-sistemi huma pperċepiti bħala "standard," ħafna operaturi jassumu li l-protezzjoni bażika hija biżżejjed. Fil-prattika, nara tliet lakuni rikorrenti:

1. Loġika tat-temperatura, mhux biss swiċċijiet tat-temperatura

Ħafna kompressuri bil-kamin tal-mudell bażi jużaw swiċċ tat-temperatura bimetall sempliċi. Jivvjaġġa f'120 ° C, iżda sa dak iż-żmien, iż-żejt diġà ħadem. Kompressur ta 'l-arja bil-kamin konfigurat sew għandu jinkludi sensor PT100 RTD b'interlock loġiku bil-wajer — mhux biss allarm artab fil-PLC. Il-kontrollur għandu fiżikament jaqta 'l-enerġija f'110 ° C u jeħtieġ reset manwali. Din il-karatteristika waħda tipprevjeni 70% ta 'fallimenti prematuri tar-rotor li niltaqa' magħhom globalment.

2. Monitoraġġ tal-pressjoni differenzjali madwar il-filtru taż-żejt

Filtru taż-żejt misdud imur bil-ġuħ il-bearings. Ħafna mill-pakketti tal-kompressuri jimmonitorjaw biss il-pressjoni finali tal-ħruġ. Iżda speċifikat tajjebkompressur tal-arja bil-kamingħandu jkollu swiċċ delta-P madwar il-filtru taż-żejt. Meta d-differenza fil-pressjoni jaqbeż 2.5 bar, il-kontrollur għandu jimmarka twissija tas-servizz qabel ma jinfetaħ il-valv tal-bypass u jiċċirkola żejt mhux iffiltrat. Dan huwa add-on bi prezz baxx li jħallas għalih innifsu f'reviżjoni waħda evitata.

3. Protezzjoni tal-fażi u verifika tar-rotazzjoni

Rajt ħsara fir-rotazzjoni inversa fl-Indoneżja, in-Niġerja, u l-Brażil—dejjem wara konnessjoni mill-ġdid tal-enerġija tas-sit. Kompressur bil-kamin ikkonfigurat sew għandu jinkludi relay tas-sekwenza tal-fażi li fiżikament jipprevjeni l-istartjar jekk ir-rotazzjoni ma tkunx korretta. Dan mhuwiex fakultattiv; huwa saff fundamentali li għandu jiġi speċifikat f'kull ordni ta 'xiri.

Għal dazju bi pressjoni baxxa, kompressur ta 'l-arja bil-kamin b'żewġ lobi b'dawn it-tliet protezzjonijiet joffri l-aħjar bilanċ ta' affidabbiltà u sigurtà. Taċċettax pakkett li m'għandux protezzjoni termali u fażi hardwired, irrispettivament mill-vantaġġ tal-prezz.

Medda ta' Pressjoni Medju (15–40 bar / 220–580 psi) — Ġestjoni ta' Kaskati Termali f'Kompressuri bil-pistuni

Hekk kif taqsam 15 bar, is-suq jinbidel lejn kompressuri tal-pistuni f'diversi stadji. L-isfida tas-sikurezza hawnhekk mhix it-trażżin tal-pressjoni biss—hija l-ġestjoni tal-gradjent termali.

Ftit snin ilu, investigajt nar f'impjant tal-preforma tal-PET fl-Indja. Kompressur tal-pistun f'żewġ stadji esperjenza intercooler imblukkat. It-temperatura tal-iskarigu tat-tieni stadju telgħet għal 230 ° C, u taqbad id-depożiti tal-karbonju fil-valv tal-iskarigu. Il-fjamma tefgħet lura fil-crankcase.

L-investigazzjoni żvelat li l-kompressur immonitorja biss it-temperatura finali tal-ħruġ. L-istadju intermedju ma kellu l-ebda protezzjoni indipendenti.

Għal unitajiet tal-pistun bi pressjoni medja, nirrakkomanda tliet saffi ta' sikurezza mhux negozjabbli:

•  Monitoraġġ indipendenti tat-temperatura fuq kull stadju ta 'kompressjoni.Kull skariku taċ-ċilindru għandu jkollu t-termokoppja tiegħu stess, u l-PLC għandu jqajjem għeluq jekk xi stadju jaqbeż il-limitu tad-disinn tiegħu—mhux biss l-iżbokk finali.
• Valvoli tas-sigurtà mekkaniċi b'indikaturi tell-tale.F'servizzi ta 'pressjoni għolja, il-valvoli tas-sigurtà jistgħu jerfgħu u jpoġġu mill-ġdid iżda jonqsu milli jagħlqu kompletament, u jikkawżaw mikro-tnixxijiet. Speċifika valvi b'lieva ta 'rfigħ u indikatur viżwali sabiex l-operaturi jkunu jistgħu jikkonfermaw jekk il-valv ħelisx. Dan huwa partikolarment importanti f'siti remoti jew mingħajr attenzjoni.
• Drejns tal-kondensat awtomatizzati b'backup manwali.L-umdità hija inevitabbli fil-kompressjoni ta 'pressjoni medja. Id-drejns awtomatiċi jfallu—rajt kojls tas-solenojd jinħarqu f'ambjenti umdi. Kull drenaġġ awtomatiku għandu jkun sostnut minn iżolament manwali u valv ta 'drenaġġ, bi proċedura bil-miktub għall-iċċekkjar manwali ta' kull ġimgħa.

Medda ta' Pressjoni Għolja (Fuq minn 40 bar / 580 psi) — L-Istandard API bħala l-Linja Bażi Tiegħek

Għal applikazzjonijiet li jaqbżu l-40 bar—stazzjonijiet tal-mili tal-gass, ittestjar tal-pipeline, jew spinta tan-nitroġenu bi pressjoni għolja — il-konfigurazzjoni tas-sikurezza tinbidel mill-aħjar prattika għall-kodiċi tal-inġinerija. F'din l-arena, il-kompressur ta 'l-arja bil-kamin rarament jintuża; unitajiet tal-pistun jew tad-dijaframma jieħdu f'idejhom. Madankollu, il-prinċipji tas-sikurezza jikkoinċidu.

Ibbażat fuq API 618 (kompressuri reċiproċi) u rekwiżiti tal-pajpijiet ASME B31.3, hawnhekk huwa dak li kull pakkett ta 'pressjoni għolja għandu jinkludi:

1. Protezzjoni ta 'pressjoni żejda doppja f'serje.Valv ta 'ħelsien wieħed huwa insuffiċjenti. Il-konfigurazzjoni għandha tinkludi valv ta 'ħelsien primarju stabbilit f'5% 'l fuq mill-pressjoni operattiva, u valv sekondarju ssettjat fi 8%, li jarmi f'header tal-vent bla periklu. Din is-sensja pprevjeniet qsim katastrofiku f'żewġ impjanti li ħdimt magħhom fl-Istati Uniti.

2. Monitoraġġ tal-vibrazzjoni u tal-qatra tal-virga.Kompressuri tal-pistun bi pressjoni għolja jesperjenzaw stress mekkaniku sinifikanti. Nirrakkomanda bil-qawwa

•  Sondi tal-prossimità fuq kull gwida crosshead biex jiskopru l-użu taċ-ċirku tar-rikkieb
•  Transducers tal-vibrazzjoni fuq kull ras taċ-ċilindru, b'loġika ta' għeluq jekk il-veloċità taqbeż il-25 mm/s

3. Pressjoni taż-żejt tal-crankcase bi għeluq baxx.F'servizz bi pressjoni għolja, il-pressjoni taż-żejt ssostni l-bearings u tħaddem ukoll il-ħatt il-kontroll tal-kapaċità. Swiċċ ta 'pressjoni baxxa taż-żejt li jagħlaq immedjatament is-sewwieq huwa obbligatorju—mhux dawl ta' twissija, iżda relay ta 'għeluq fiżiku.

Kompressuri ċentrifugali - Protezzjoni ta 'Surge Hija Protezzjoni tal-Persunal

Kompressuri ċentrifugali joperaw b'veloċitajiet għoljin ħafna, ħafna drabi b'impellers kbar. L-aktar avveniment perikoluż ta’ sigurtà mhuwiex pressjoni żejda—hija żieda qawwija.

Meta kompressur ċentrifugali jiżdied, ir-rotor jista 'jiċċaqlaq assjali b'diversi millimetri f'millisekondi. Il-vibrazzjoni li tirriżulta tista 'tkisser pajpijiet ta' skariku. Rajt avveniment ta 'żieda f'impjant kimiku Ewropew shear flanġ tal-istainless steel ta' 10 pulzieri.

Għal unitajiet ċentrifugali, dawn il-karatteristiċi tas-sikurezza mhumiex negozjabbli:

•  Kontroll kontra t-tlugħ b'valvi dedikati blow-off li jaġixxu malajr.Il-ħin tar-rispons tal-valv għandu jkun taħt sekonda. Meta tispeċifika, staqsi lill-fornitur għar-rapport tat-test tar-rispons tal-pass tal-valv. Jekk ma jistgħux jipprovduha, ikkunsidraha bħala bandiera ħamra.
•  Monitoraġġ tal-pożizzjoni axjali (xedd tal-bearing tal-ispinta).Żewġ sondi ta 'prossimità indipendenti li jkejlu l-ispostament tax-xaft għandhom jiġu installati. Jekk il-moviment axjali jaqbeż 0.3 mm (skont id-disinn tar-rotor), is-sistema għandha tibda għeluq ikkontrollat ​​qabel ma l-bearings tal-ispinta fallew.
• Siġilli tal-gass niexef b'monitoraġġ tal-fluss tal-vent.Għal applikazzjonijiet b'gassijiet perikolużi, is-siġilli tal-gass niexef tandem huma standard. Iżda s-sigurtà reali hija fil-miter tal-fluss tal-vent tat-tnixxija. Żieda gradwali fil-fluss tal-vent tindika deterjorament tas-siġill u tipprovdi ġimgħat ta 'twissija bikrija—jekk il-monitoraġġ ikun installat u bi tendenza.

Tliet Regoli Universali ta' Sigurtà — Ma Ma jimpurtax Liema Tip ta' Kompressur Agħżel

F’kull sit li żort globalment—kemm jekk kompressur tal-arja bil-kamin f’minjiera Awstraljana, kompressur bil-pistun f’faċilità tal-gass Russa, jew unità ċentrifugali f’raffinerija Ġermaniża—dawn it-tliet regoli jgħoddu:

1.  Valvoli ta 'iżolament manwali fl-iskariku tal-kompressur.L-għeluq elettroniċi jistgħu jfallu. Valv tal-ballun fiżiku jew valv tal-bieb fil-flanġ tal-iskarigu jagħti lill-operaturi l-abbiltà li jiżolaw il-kompressur mis-sistema waqt emerġenzi, anki jekk is-sistema ta 'kontroll ma tirrispondix.
2. Ħġieġ tal-vista fuq sistemi lubrikati.Għal kompressuri bil-kamin mgħarrqa biż-żejt, il-ħġieġa tal-vista tal-linja tar-ritorn taż-żejt hija mezz ta 'sikurezza sempliċi u injorat. Jekk ma tistax tara żejt jiċċirkola waqt l-operazzjoni mgħobbija, il-linja tat-tkessiħ taż-żejt hija mblukkata. Mingħajr din il-konferma viżwali, il-kompressur se jitlef iż-żejt gradwalment, li jwassal għal ġuħ li jġorr. Nirrakkomanda li tispeċifika ħġieġa tal-vista fuq kull kompressur tal-arja bil-kamin mgħarraq biż-żejt bħala oġġett tal-linja standard.
3.  Reġistri tal-kalibrazzjoni għal kull sensor tal-pressjoni u tat-temperatura.Ma nistax nenfasizza dan biżżejjed. Sensor li jaqra 5°C baxx se jegħleb il-konfigurazzjoni kollha tas-sigurtà tiegħek. Kun żgur li l-fornitur tiegħek jipprovdi ċertifikati ta 'kalibrazzjoni tal-fabbrika li jistgħu jiġu traċċati għal standards internazzjonali (ISO 17025). Barra minn hekk, skeda kalibrazzjoni mill-ġdid annwali—dan huwa l-investiment uniku ta 'sikurezza l-aktar kost-effettiv li tista' tagħmel.

Nagħmlu l-Għażla Finali — Matriċi ta’ Deċiżjoni Ibbażata fuq id-Dmir Tiegħek

Jekk qiegħed fil-fażi tal-ippjanar għal stazzjon tal-kompressur ġdid, hawn qafas simplifikat li naqsam mal-klijenti waqt il-valutazzjonijiet tas-sit:

Għaliex Dan Jgħodd — Lil hinn mill-Konformità

Ħdimt fuq sistemi ta 'kompressuri madwar sitt kontinenti. L-operaturi l-aktar ta 'suċċess ma jqisux il-konfigurazzjoni tas-sikurezza bħala linja ta' spejjeż. Huma jqisuha bħala assigurazzjoni li tħallas id-dividendi fil-ħin attiv, il-prevedibbiltà tal-manutenzjoni, u l-fiduċja tal-persunal.

Kompressur ta 'l-arja bil-kamin ikkonfigurat b'mod korrett bi protezzjoni termali u tal-filtru xierqa se jdum aktar minn unità kkonfigurata ħażin minn tlieta sa ħames snin, b'40% inqas waqfiet mhux ippjanati. Kompressur tal-pistun strumentat tajjeb se javżak għal intercooler li qed jonqos ġimgħat qabel ma jsir periklu tan-nar. Unità ċentrifugali protetta kontra t-tlugħ iżżomm il-pajpijiet tiegħek intatti għall-ħajja sħiħa tad-disinn ta' 20 sena

Aħna Qegħdin Hawn biex Ngħinuk Issir It-Tajjeb

Kull kamra tal-kompressur hija differenti. It-temperatura ambjentali tas-sit, il-kwalità tal-ilma li jkessaħ, l-enerġija disponibbli, u anke d-drawwiet operattivi kollha jinfluwenzaw il-konfigurazzjoni finali tas-sikurezza.

Jekk bħalissa qed tevalwa akompressur tal-arja bil-kamin, sistema ta 'pistun bi pressjoni għolja, jew unità ċentrifugali għal proġett speċifiku, nistiednek biex taqsam il-parametri tad-dmir tiegħek—tip ta' gass, pressjoni meħtieġa, rata tal-fluss, u kundizzjonijiet tas-sit.

Aħna ser nipprovdu reviżjoni kumplimentari tal-konfigurazzjoni tas-sikurezza:

•  Qabbel il-pakkett propost tiegħek ma' standards internazzjonali (API, ASME, PED)
•  Identifika kwalunkwe vojt ta' protezzjoni relattiv għall-firxa tal-pressjoni tiegħek
• Irrakkomanda sensuri speċifiċi, valvi, jew titjib tal-loġika tal-kontroll b'ROI stmat

Uża l-formola ta' mistoqsija hawn taħt jew ibgħat messaġġ dirett bis-suġġett "Safety Config."Jien personalment nirrevedi kull talba u nirrispondi fi żmien 24 siegħa b'nota teknika apposta.
